Beiträge von Christian1

Hallo Jochen,

danke für die zahlreichen Ideen.

Mir ist bewusst, dass mit einem Schalter auch immer die Loops umgeschaltet werden, genau das ist ja mein ZIel. Mit einem Schalter sowohl Amp-Kanal als auch Loop umzuschalten. Bei dem Bypass/Double Looper hätte ich dann ja einen Schalter für Amp-Kanal und einen für die Loops und muss wieder zwei Sachen gleichzeitig drücken, wenn ich umschalten möchte.

Zu deiner ersten Antwort: Sollten die Inputs der Loops nicht auch im ausgeschalteten Zustand über das Gehäuse auf GND liegen? Soweit ich das erkenne sind die Musikding-Bausätze auch nicht anders verkabelt.

Danke für den Tipp mit den Pulldown-Widerständen!

Hallo Jochen,

vielen Dank für deine schnelle Antwort.

Wenn ich deine Schaltung richtig verstehe, müsste ich das ganze ja doppelt machen, um 2 Effektloops zu haben. Das sieht für mich als Anfänger gerade noch sehr kompliziert aus und es fällt mir schwer nachzuvollziehen, was dann am Ende wohin gehört und wie ich das ganze umsetzen kann.

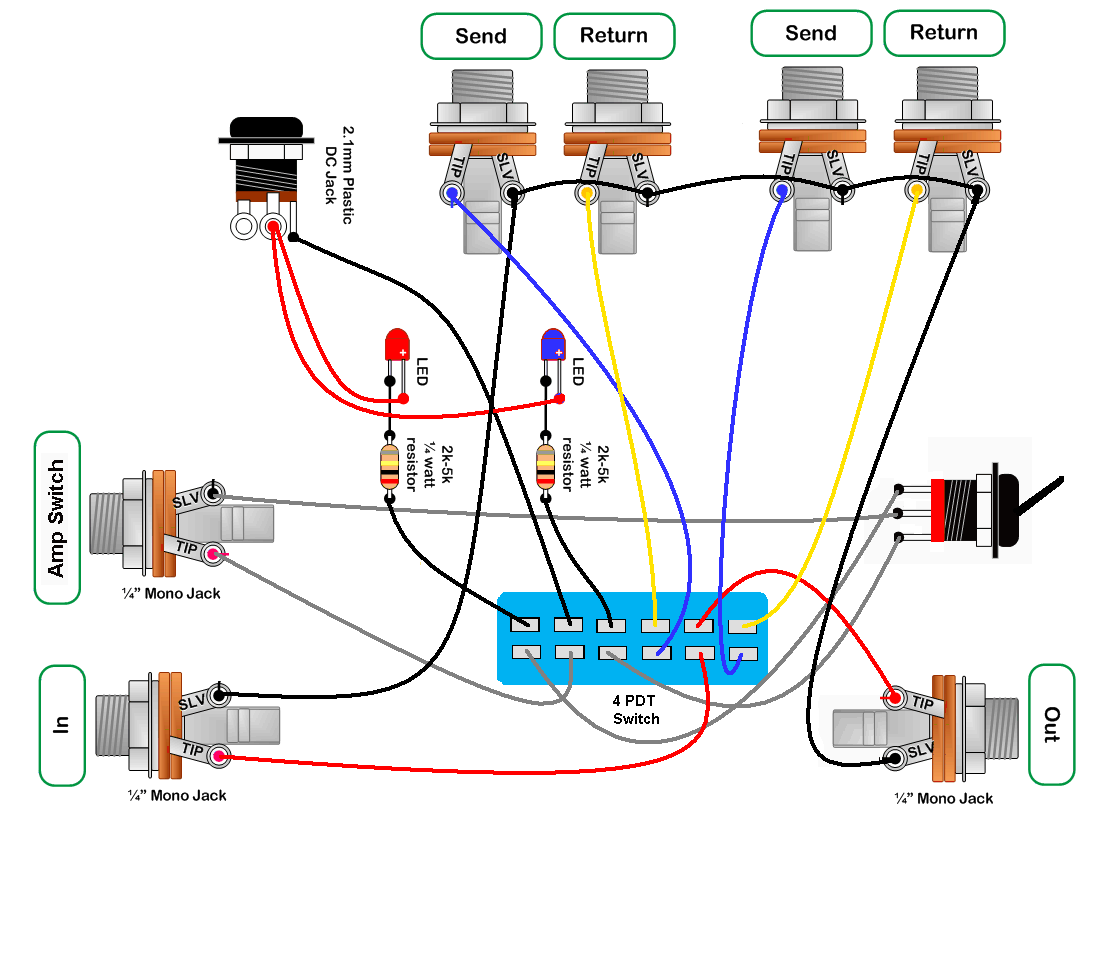

Ich habe gerade noch ein anderen Schaltung gefunden, die im Prinzip das gleiche erledigen sollte: https://www.musiker-board.de/attachments/lo…led-gif.102773/
Hat dieser Schaltplan irgendwelche Nachteile im Vergleich mit deinem? Für mich ist dieser Aufbau nämlich deutlich verständlicher.

Liebe Grüße
Christian

Hallo,

da ich zurzeit mehrere Effekte und den Fußschalter vom Verstärker (Orange Dual Terror) an-/ausschalten muss, wenn ich zwischen verzerrt und clean wechsel, hätte ich gerne eine Lösung, mit der ich nur einen Schalter drücken muss.
Als Grundlage würde ich gerne den Loop Selector (https://www.musikding.de/Loop-Selector) nehmen und mit ihm zusätzlich noch den Kanal vom Amp wechseln.

Ich stelle mir das so vor:
Reverb, Delay und Clean Channel wenn Loop 1 aktiviert ist. Overdrive und verzerrter Amp-Channel wenn Loop 2 aktiviert ist und wechseln zwischen den beiden Varianten mit einem Fußschalter.

Der Orange Fußschalter besteht nur aus einer Klinkenbuchse, einer LED und einem 2PDT-Schalter.

Geht so etwas überhaupt? Und wenn ja, wie müsste ich die Schaltung vom Loop Selector verändern?

Vielen Dank im voraus für eure Hilfe!
