Beiträge von gemather

3 ?

bin kein Profi -
unter Vorbehalt der nachträglichen Prüfung:

R20 und R13 treffen sich auf dem 4.Streifen
und unter R15 ist die Leiterbahn nicht unterbrochen,
damit haben Q4 und Q1 auf ihrem mittleren Pin
eine mögliche Brummschleife.

Rundumsanierung

Toll, das freut mich,
Saugeiles Teil...

Übrigens hatte der Vorbesitzer meines Marshall JCM900
nicht nur Treckeröl in die Potis geölt,
sondern auch im Trafo für Funkenflug gesorgt
durch oben beschriebene Flasche Bier (die konnte garnix dafür)
und die Verwendung falscher Sicherungen.

Böse bin ich ihm nicht.

So kam ich preiswert an ein Bastlergerät
und ich war vorher nicht umsonst Schlagzeuger gewesen,
weil ich in Elektrotechnik ne Niete war.
Jedenfalls in der unnachahmlichen Art und Weise,
das mein Vater dachte ich spreng mich nur in die Luft mit sowas.

3 ???

Von diesem RTD2 hab ich keine Ahnung,
sehe nur das dort einige Röhren drinnestecken.
Doch bei meinem Amp ist es genauso, dort stecken auch einige Röhren
unter einem Abschirmbecher drin (Marshall JCM 900 MKIII).

Wenn das Gerät angeschaltet ist, unter vollem Strom,
sollte man diese Abschirmbecher ganz gefahrlos anfassen können.
Dort darf kein Strom fliessen, dort soll es nur heiss werden.

Auf keinen Fall soll es zu irgendwelchen Entladungen der Elkos kommen, die sind bei einem MKIII enorm gross (47µ) und das wäre enorm gefährlich.
Du solltest das ganze Konzept nochmal durchsehen oder am besten durchsehen lassen, da stellen sich einem ja die Haare zu berge.

Die Fehlergeräuschquelle ist da erst mal zweitrangig finde ich.

Tendenziell können die Bahnen der Potentiometer zuviel gekriegt haben.
Beschriebene Geräusche hatte ich sowohl bei Gitarren- wie Effektgerät -Potis.

Rangemaster

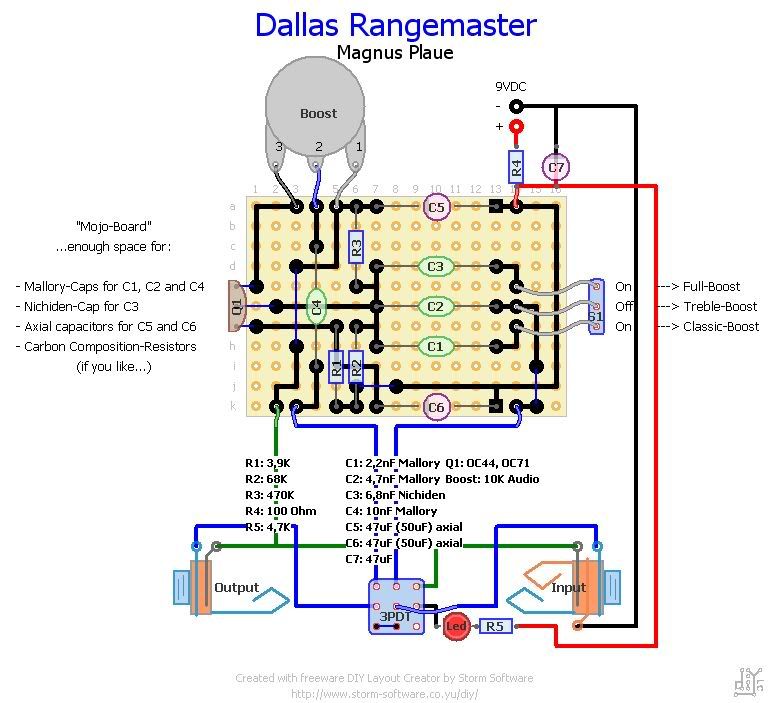

Ja, dies ist auch ein Rangemaster mit Dreiwegeschalter.
[Blockierte Grafik: http://i654.photobucket.com/albums/uu263/gemather_2009/electric/Dallas_Rangemaster.jpg]
Hier kann man erst mal kapieren, für die Fehlersuche mit dem Voltmeter,
wo der Strom lang fließen soll.

Weil ich meinen nicht selber gebaut habe, nur die zwei Teile zur Rauschminimierung nachträglich eingebaut habe, habe ich nicht die Erfahrung mit der Konfektion nach Schaltbild.
Ich mache mir am meisten Sorgen über das Einsetzen des Transistors.

Wenn ich mal nen Fehler hatte, hab ich die Buchse de Gitarre falschherum gelötet.

Ich hab noch nix ausgelötet.

Ausserdem fand ich das die Diode bei "An" oder "Aus" unter Saft steht. Und ich will ja keine Leuchtreklame.
Also hab ich die zweite Version ausprobiert und zwei Dioden in Reihe, damit die 9V vertragen, direkt in den Signalweg am KickSchalter eingesetzt.
Leider mit negativem Ergebnis, obschon mir das Voltmeter dort eine Spannung zeigen wollte.

Misst wenn man Anfänger ist.

In Ermangelung eines Zweibenenschalters lasse ich die LED jetzt weg.
Klingen tuts ja optimal, fast wie das EVH Signature.

Hell on,

ich hab ein WahWah,
auch ich hätt gern eine Status LED !!!,
dort ist auf der Platine schon eine 9,1 V Diode drin,
nur eben keine Leuchtdiode.
Weil ich Anfänger bin und keinen extra Schalter habe, der interne Schalter nur eine Ebene hat, hab ich gedacht, Beinchen der 9.1V Diode loslöten, Leuchtdiode dahinter, Kontakt wieder schliessen, fertig.
Hübsche Reihenschaltung.
:mad:
Jetzt hab ich einige Minuten lang diesen Thread gelesen und frage mich:
"Muss ich den Thread noch einige Miniuten länger lesen oder nur den oben genannten 330-390ohm Widerstand auch mit in Reihe schalten?!?!?!"
:eek:
UND: leuchtet mir das Lämpchen hinterher nicht gleichermassen ob das Pedal An oder Aus ist ?

Klaro,
ich fahr auch Farad.

rauschende Netzteile sind die Pest,
der Tip 100ohm und einen 47n zu verwenden ist Gold wert,
wär ich als Laie doch nie drauf gekommen.
Die ganze Mathe ist mir so fremd , das ich sekundenlang draufgeschaut habe,
ob auch nix anfängt zu Qualmen oder sonst welchen Mist zu machen.

Rangemaster

Hellon,

der Tip war Klasse,
den 47n hab ich von einer defekten Glühbirne,
den Ohmschen von einer Platine recykelt.
Das Schaltbild direkt an der Buchse verwirklicht.

Mein Boozter hat jetzt so was mystisches, von aussen sieht man ja nix...

Wenn es jetzt nicht mehr rauscht weiss ich wieso.

Es hätte doch sonst so gewirkt, als wenn der Dreiwegeschalter
leider auch Rauschen verursacht, so sehr er das Eitelkeitsbedürfnis
befriedet hat.
