Dr Boogie..´Recto-in-a-box´....schon gebaut?

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

ist natürlich die einfachste möglichkeit :o an die denkt man immer zuletzt ::)

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Hat jemand ned ahnung ob das i ein bb gehäuse geht oder vielleicht einer n' Pic von einem Selbstgemachten wär wirklich toll klingen tut er ja verdammt nach mesa!

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

jop geht sich aus .... bei mir wars dann doch recht eng aber es hat gepasst (hab das lochrasterlayout gebaut)

http://stud3.tuwien.ac.at/~e0326736/MB/boogey5.JPG

klingen tuts so : http://stud3.tuwien.ac.at/~e0326736/MB/DrBoogey.mp3

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Ja na gut wenns eng ist ists nicht gut soll ich lieber ein D oderl DD gehäuse nähmen falls ich es einbau?

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

wenn dir das zu eng ist dann nimm ein größeres ... aber bis jetzt hat das noch jeder in ein bb gehäuse bekommen

http://stud3.tuwien.ac.at/~e0326736/MB/boogey4.JPG

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Nö, BB paßt schon.
Platine mit Abstandhülsen auf die Bodenplatte schrauben und die Hochkant-Batteriehalterung daneben.
Gehäuse quer verwenden. Alle 6 Potis passen oben in eine Reihe.
Als Drehknöpfe die kleinen schwarzen Plastikdinger mit dem Alukopf und dem schwarzen Zeiger verwenden.
Im Zeichenprogramm-Thread hab ich die Frontplatte drinn.

Gruß
Peter

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

die potis passen aber nur wenn du die kleinen alphas aus dem shop nimmst... zb conrad potis passen nicht in eine reihe (zu meinem ärgerniss :P)

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Stimmt!

Alpha 16mm ( die sind aber 18 ) Also aufpassen!

Gruß
Peter

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Alles gut und schön aber mit einem Kanal ist mir das Ding zu unflexibel.
Da der Klang echt röhrenähnlich ist, habe ich mich entschlossen daraus einen Zweikanaler zu machen.
Killigrews Clean-Kanal wird dafür leicht modifiziert. Ich glaube Shibby hatte solche Modifikation hier schon gepostet.
Der paßt jetzt aber nicht mehr in ein BB, weil die Platine und die Buchsen über den Potis liegen müssen. Also C und ohne Batterie, weil deren Lebensdauer eh in Frage steht und auf jedem Board ja auch ein Netzteil zu liegen hat

Über die Frontplatte (original 112 x 86 mm) taste ich mich jetzt an das Innenleben
Das Layout werde ich neu machen und an die Platzverhältnisse anpassen.

Gruß
Peter

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

wow und das in ein c ? :o da gewinnst du ja nur in der höhe platz ?! oder machst du 2 platinen übereinander ?

also ich hatte mit dem bb schon mit dem einen kanal zu kämpfen ... dann noch ein kompletter cleankanal mit tonestack ? ??? :o

ich bau meinen jetzt in ein größeres gehäuse und schmeiss aber eine speaker sim und einen green ringer clon dazu ....

machst du ein pcb layout oder lochrasterst du das ganze ?

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Jo, ich mach ein PCB. Anders kriegt man das auf dem Raum nicht unter. Die Platine wird in Kreuzform und mit vier 15mm selbstklebenden Abstandhaltern hinten auf den Potis befestigt. Nur so gewinne ich (hoffentlich ;D) den benötigten Platz. Deshalb geht auch nur ein C-Gehäüuse, weil ich die Höhe brauche. Das Layout wird auch ne kleine Herausforderung ;D

Gruß
Peter

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

So, der Entwurf ist soweit fertig. Selbst eine Batterie bekommt man da noch nebst Halterung rein. Wenn man sehr knapp kalkuliert würde es sogar noch in ein BB passen. Mal sehen, wie hoch die Elkos sind. Könnte man sonst auch liegende nehmen. Platz ist auf dem Board genug. Die Tonestacks werden an den Potis verdrahtet. Das spart zum einen Platz auf der Platine, die Zuleitungen werden deutlich weniger und mal schnell was ändern oder probieren geht auch besser.

So, nun muß bloß Klaus noch Gas geben mit den restlichen Teilen ;D

Gruß
Peter

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Hi Rockopa,

Übertreib nicht immer so,, 16,5mm (gemessen mit Brille ;D)haben die . Für ein BB Gehäuse und 6 Potis sollte der Abstand zwischen den Potis genau 19mm betragen, dann passt es.

Mfg Uwe

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Zitat von Rockopa58

So, der Entwurf ist soweit fertig. Selbst eine Batterie bekommt man da noch nebst Halterung rein. Wenn man sehr knapp kalkuliert würde es sogar noch in ein BB passen. Mal sehen, wie hoch die Elkos sind. Könnte man sonst auch liegende nehmen. Platz ist auf dem Board genug. Die Tonestacks werden an den Potis verdrahtet. Das spart zum einen Platz auf der Platine, die Zuleitungen werden deutlich weniger und mal schnell was ändern oder probieren geht auch besser.

So, nun muß bloß Klaus noch Gas geben mit den restlichen Teilen ;D

Gruß
Peter

Hi Peter,

Nicht schecht, nimm PT6 trimer oder CA6V, spart Platz ;D

MfG uwe

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Hallo Uwe!

Ich hab hier noch solche Mini-Trimms mit RM 5mm rumfliegen. Die kommen da rein. Und Buchsen mit 16mm. Die passen, auf den Potis aufliegend, auch gerade noch in ein BB. Ihr haltet mich jetzt warscheinlich alle für komplett bescheuert, aber ich versuche es trotzdem, das in ein BB zu würgen ;D ;D ;D

Gruß
Peter

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Ne ich halt dich net für bescheuert, je kleiner die Kiste desto besser is das
Ich wünsche viel Glück beim Quetschen! ;D

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

"Bescheuert" ist der falsche Ausdruck. Eher "mutig"

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

hi Rockopa,

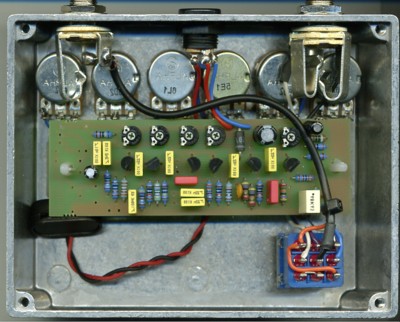

Machs, doch als Doppeldecker. Nach unten mit 4,8 LCBS un dHuckepack oben drauf. Oder no Battery, Platz ist genug. ;D

[Blockierte Grafik: http://www.uk-electronic.de/Download/Versuch.jpg]

Mf uwe

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

Ja genau so wird das! Nur eben auch noch die zweite Reihe Potis.
Die Abstandhalter kommen auf die Potirückseiten. Der Platz zwischen In und Out wirds auch genutzt. Da sitzt der Cleankanal um die DC-Buchse verteilt
Die Trimmer sind übrigens die gleichen die ich auch hab.

Gruß
Peter

Re: Dr Boogie..´Recto-in-a-box´....schon gebaut?

hi Peter,

Ich erkläre mich für die Vermarktung bereit ;D

Habe etwas Leerlauf ;D

MfG uwe
