Eure schönsten Treter

Der selbe Weg, wie ich auch Platinen mache.

Ich kleb ne halbe Seite Reichelt-Katalog auf eine DIN-A-4 Seite und druck da mit nem Laserdrucker das spiegelverkehrte Layout drauf.
Auf dem Reichelt-Papier haftet der Toner nicht gut, und löst sich nachher besser.
Mit der bedruckten Seite nach unten wirds dann auf das Gehäuse gelegt und gebügelt (Papier zwischen sonst gibts mecker von der Person, der das Eisen eigentlich gehört :P). Die rund 2 Minuten von Platinen reichen beim Gehäuse nicht so, eher 5 Minuten oder so. Danach haftet das Papier am Gehäuse und hoffentlich ist genug Toner drauf. Vorsicht, das Gehäuse ist so heiss danach, daß man es zischen hört, wenn man es dann unter Wasser hält. Unter Wasser geht dann das Papier leicht ab.
Alle Papierreste entfernen und dann mit Klarlack überlackieren.

Gefällt mir, schaut gut aus. Ich mag so schlichte Layouts.
Das mit der Toner-Methode klingt gut. Ich bau am Wochenende ein Big Muff, da werde ich das vielleicht mal ausprobieren. Geht das auch mit lackierten Gehäusen? Sollte eigentlich kein Problem sein, oder?

Zitat von roseblood11;264406

...
Tante EDIT sagt: Meine neuen Treterchen hat wohl außer Magnus keiner bemerkt... Dann geh ich jetzt zum Schmollen in den Keller!:(

Manchmal denkt man nur (aber in Wirklichkeit):

[Blockierte Grafik: http://www.systemagazin.de/serendipity/uploads/wahrscheinlich_guckt_wieder_kein_schwein.jpg]... schöner Schädel!!

Hi Immo,

nicht schmollen - wie wollen doch alle hier Aufmerksamkeit und das zu recht! Find die Umsetzung mit dem Totenkopf ziemlich cool! Wie hast du den denn drauf gepappt? Sekundenkleber? Bei mir wollte sowas einfach nicht halten. Aber ich plane neue optische Schmankerl und tonale Grausamkeiten.;):D

Gruß
Helge

Genau, mich ereilte dasselbe Schicksal wie rose. Macht aber nix, von mir kriegst du eine 1+ für die schicken Designs!

Das mit der Bügelmethode finde ich interessant, allerdings bin ich schwer überzeugt, dass das mit lackierten Gehäusen auf Grund der Hitze nicht klappt (schonmal einen Heißluftfön an Lack gehalten und geguckt, was passiert?).

Gruß!

Hi,

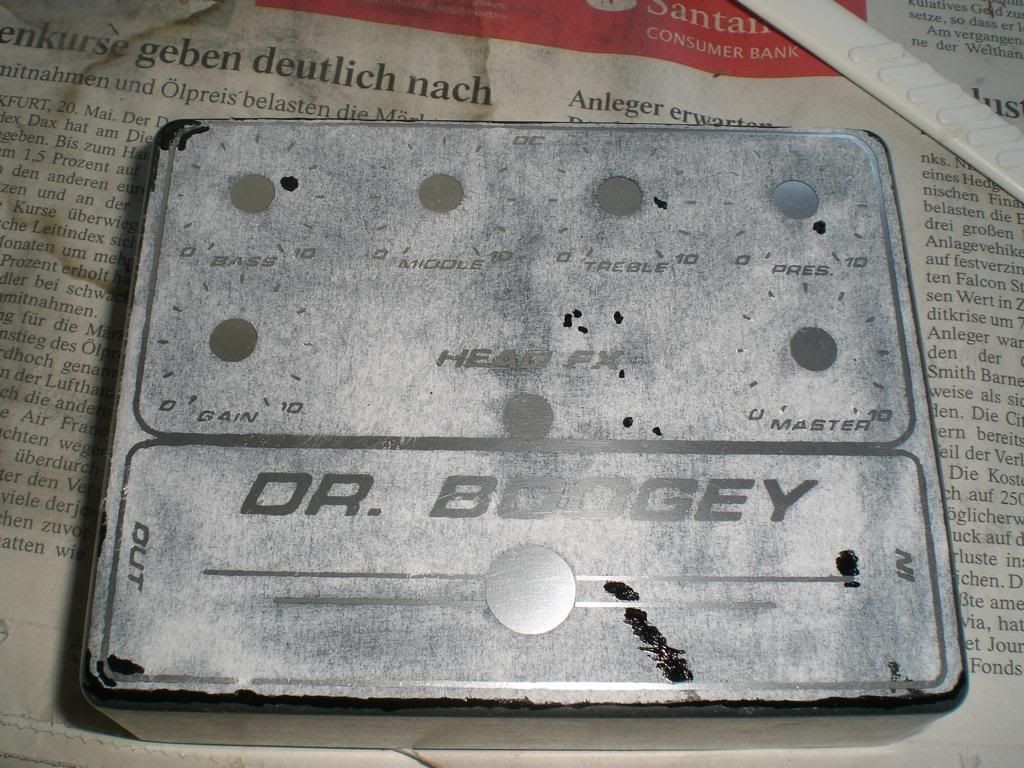

die Tonertransfer- und anschließend Überlackier-Methode habe ich auch schon mal versucht. Allerdings kam da immer wieder das hängengebliebene Papier zu vorschein nach dem Trocknen und so ganz bekomme ich das Papier nie ab. Sieht bei mir nachher immer so aus:
[Blockierte Grafik: http://i62.photobucket.com/albums/h92/hellge/K1024_CIMG2615.jpg]

Gruß
Helge

Hallo Helge,

genau so ist es bei mir auch.

Ich habe allerdings vor kurzem einen Bestückungsplan auf eine Platine aufgebügelt, da konnte ich das Papier abziehen, als es noch heiß war und es ist genug Toner an der Platine haften geblieben (Kettensatz ftw;D). Vielleicht funktioniert das auch bei Alugehäusen.

Überigens: Wie genau bügelst du diese riesigen geschlossenen Flächen auf? Hohe Temperatur und wenig Druck oder umgekehrt? Oder vielleicht ganz anders?

MFG
Christoph

Hi Christoph,

beides: Hoher Druck und hohe Temperatur. Wobei, ich bin mittlerweile dazu übergegangen, niedrigere Temperaturen (vorher Bügeleisen immer auf max, Nun ungefähr auf 2,5 von 3) zu nutzen, da mir manchmal dann doch das Layout verlaufen ist. Insbesondere bei reverse etch Geschichten passiert das schnell. Ansonsten Gehäuse vorheizen mit'm Bügeleisen, wird zwar schwierig das Layout dann aufzulegen, hält aber besser und schneller. Bei B Gehäusen habe ich es mittlerweile auch ohne Vorheizen bei 2,5 hinbekommen. Man muss nur beherzt mit der Bügeleisenspitze mm für mm abfahren und kein Papier dazwischen legen (ich habe ein altes Bügeleisen, wo das egal ist, ob's schmutzig wird). Man kann das Layout dann auch richtig durchs Papier scheinen sehen. So wie hier ungefähr:
[Blockierte Grafik: http://i62.photobucket.com/albums/h92/hellge/K1024_CIMG2606.jpg]

Gruß
Helge

so, gerade die letzte Schicht auf meine Tubescreamer/+ Kombi lackiert.

Das mit dem Aufbügeln funktioniert also nicht nur einmalig

[Blockierte Grafik: http://farm4.static.flickr.com/3607/3408433987_278959007a.jpg?v=0]

Ich Drucke das mit einem brother HL.2035 aus, das war einer der günstigesten Laserdrucker mit einigermaßen akzeptablen Preis/Seite Verhältniss.
Papier abbekommen funktioniert eigentlich perfekt unter Wasser. Die Teile, wo kein Toner war, lösen sich direkt auf, an den Stellen, so der Toner das Papier an das Gehäuse klebt, muss man bissel mit dem Daumen rubbeln. Man spürt, ob da noch Papierreste sind, oder nicht. ich denke, ich krieg das Papier auch immer nur zu 99% ab, aber nach dem Klarlackieren mit Auto-Lack aus der Dose, sieht man das nicht mehr. Ich hab aber auch nur ganz winzige Stellen, die leicht Grau scheinen danach.

Edit: Achso, wie bügel ich:

Ich leg das Gehäuse auf ein Handtuch. Bügelbrett haben wir nicht *gg* Ich bin aber auch der Einzige, der das Bügeleisen nutzt. Die 3 Hemden die ich hab, muss man alle nicht bügeln, weil die werden eh nie getragen ^^.
Reichelt-Papier so zuschneiden, daß man es gut auf das Gehäuse legen kann, also mit geraden Rand zum ausrichten etc.
Dann ein Blatt normales Papier drüber zum Schutz des Eisens.
Ich leg dann das Eisen oben Drauf und warte, bis das Gehäuse rundrum warm/heiss ist. Dann sollter der Toner anfangen zu haften und das Negativ verrutscht nicht mehr. Ab da Versuch ich alle Stellen gleichmässig zu erhitzen. Schon mit etwas druck. Erst großflächig und dann geh ich cm^2 für cm^2 mit der Spitze ab, dreh das Gehäuse um 90° und mach das so 4 mal.
Danach kommts mit ner Zange angefasst unter Wasser zum Papier abrubbeln.

Zitat von roseblood11;264442

Nur mal so als spontane Idee:

Vorlage auf´s Gehäuse legen, ausrichten, Glasplatte drauf.
So auf Herdplatte legen und erhitzen, bis das Layout anhaftet. Das dürfte dann völlig exakt und kantenscharf sein, weil es eben im entscheidenden Moment nicht bewegt wird. Platte abnehmen und bügeln wie üblich...

mfg, Immo

Naja, das kommt auf's selbe hinaus, ob ich nun das Layout auf das kalte Gehäuse auflege, und dann das Bügeleisen zu erhitzen vorsichtig draufsetze oder die Herdplattenmethode - nur hätte ich meine Bedenken bezüglich des Glases - sollte dann schon Jenaer Glas sein, sonst wird es dir wohl springen.

Edit: So habe ich es übrigens bei diesem hier (auch nicht viel beachteten:D) gemacht:
[Blockierte Grafik: http://i62.photobucket.com/albums/h92/hellge/K1024_CIMG2685.jpg]

ich schicke mal nen absoluten Antihelden ins Rennen:
Diese Trampelkiste (im wahrsten Sinne des Wortes) sieht nicht nur krank und kaputt aus, sondern klingt auch so.
In dieses gebrauchte Gehäuse (7x7cm, ehemalige abdeckung eines motoranschlusses, war aber auch schon mal testweise ein minitremolo und auch mal ein microamp drin) hab ich ein aus Resten zusammengebasteltes und misbiastes Fuzz Face reingequetscht - klingt so ziemlich nach ner kaputten-speaker-emulation und wird beim nächsten gig ein lustiges kleines schocksolo geben - ich freu mich drauf
[Blockierte Grafik: http://forum.musikding.de/vb/attachment.php?attachmentid=2832&stc=1&d=1238754775]

Mein Voodoo Vibe ist endlich fertig und es klingt FANTASTISCH, hätt ich nie gedacht!
Hatte nur einen Fehler, den IC falschrum drin, ist bestimmt ein Klassiker;D
Der Caps Schalter wird noch angeschlossen, werd die Batterie aber erst mal leerspielen, da ich von dem teil erstmal nicht loskomme. (dauert bestimmt nichtlange - und an die umweltbewussten: jaja ein stabilisiertes netzteil ist schon in planung!;))
Ist ein ziemlicher Kabelwald geworden und ich Idiot hab die alle zu kurz gemacht, sodass das Anschließen ein ziemliches gefummel geworden ist.
beschriften werd ich die platine nächstes mal mit wasserfestem stift:D
hm was gibts noch zu sagen...die led ist grün, ah man siehts ja doch auf dem bild^^
Zu guter Letzt danke ich herzlich allen hier im Forum für die tolle Hilfe!!
Ein Univibe war immer meine Nr. 1 auf der "Effekte, die ich mir warscheinlich nie leisten kann" - Liste
Zusammen hats um die 120€ gekostet (fehlgeschlagener Ätzversuch eingeschlossen)
Tschuldigung für den überschwänglichen text, aber zu allem überfluss ist heut auch noch der 1. ferientag und mein bürgermeister-gig fürs 10 jährige in der schule lief auch noch gut:)
ich hör mal lieber auf zu tippen, guckt euch lieber bilder an...

edit: die led/ldrs muss ich auch noch mit schrumpfschlauch überziehen

[Blockierte Grafik: http://forum.musikding.de/vb/attachment.php?attachmentid=2838&d=1238777965]

Seeehr schick, Momo.

Zwei Fragen: Wie hast du die Lackierung so hinbekommen?
Und wie kommt der Preis von 120 € zusammen? Sind die benötigten ICs so teuer?

MFG
Christoph

hat sich erübrigt...
