Eure schönsten Treter

Zitat

Magnus

Ist das mit den Waterslide-Decals nicht ziemlich umständlich und aufwändig?

Am Anfang ja - mittlerweile geht das aber wie von alleine

MfG
Magnus

Sodele, hier ist mein erster Effekt: Der AngryHomer
Ist ein Recto-In-A-Box, nur leider ist mein erster Versuch mit den Waterslide Decals etwas misslungen, und dann hat auch noch der Klarlack mit dem Grundlack regiert, sieht aber nicht schlecht aus, wie ich finde.

Bunten Gruß
KingKong

wo ist der d´oh!!! Regler?;D

Benny

Zitat von KingKong42;240219

Sodele, hier ist mein erster Effekt: Der AngryHomer
Ist ein Recto-In-A-Box, nur leider ist mein erster Versuch mit den Waterslide Decals etwas misslungen, und dann hat auch noch der Klarlack mit dem Grundlack regiert, sieht aber nicht schlecht aus, wie ich finde.

Bunten Gruß
KingKong

Hi!

Am besten nimmt man Grundierung, Lack und Klarlack immer vom selben Hersteller oder man versucht es vorher auf einem Testobjekt, ob die sich auch vertragen.

Ansonsten eine schöne Anordnung der Regler und nette Idee.

Gruß
Jürgen

Hi!

Das neueste Projekt, ein Triple-Looper

[Blockierte Grafik: http://forum.musikding.de/cpg/albums/use…riplehorn00.jpg]

Überzeugt hat mich dass man das Teil auch als Umschalter verwenden kann. Drei Gitarren in einen Amp oder eine Gitarre in drei Amps, oder zwei Gitarren in zwei Amps...oder...
In das Kästchen habe ich nun einen 3-Fach-Looper incl. Fet-Booster und 2x9V/100mA- Versorgung untergebracht. Was mann halt so braucht.
Leider habe ich zu spät gegoogelt, Morley und Lehle sind schon längst schon zum gleichen Ergebnis gekommen, aber die restliche Idee ist von mir. Es kam mir als ich beim Solo-jammen mal wieder den grottenschlechten MadMax-Verschnitt vom Kevin angeschaut hab. Und da der Fellini immer gesagt hat das menschliche Gesicht sei die schönste Kinolandschaft war das Triplehorn naheliegend (zwinker-zwinker!). Die Metaller dürfen etwas anderes assoziieren.
Die schwarzen Kisten mit weißer Schrift gibt es noch eine Weile bis mir das alte Letraset entgültig ausgegangen ist.

Bastlergruß

Mehr in der Galerie:
http://%22http//forum.musikdi…hp?album=178%22

Hab mal wieder was fertig:
Bass-Overdrive-Röhrenhybrid mit 12AU/ECC82, dry-wet-Balance, regelbarer Tiefpassfilter im Clean-Zweig, semiparametrischer Klangregler im OD-Zweig vor der Röhre, umschaltbare Eingangsempfindlichkeit;
Prototyp zu diesem Workshop: http://www.musiker-board.de/vb/faq-worksho…ass-amuser.html
Entstehungsgeschichte hier: http://www.musiker-board.de/vb/bastelecke/…-overdrive.html

[Blockierte Grafik: http://hpbimg.someinfos.de/workshops/amuser/bass-amuser-prot_2008-05_2_web.JPG]

Schaltplan: s. Anhang

Grafik/Beschriftung mit Klebefolie für Tintenstrahldrucker aus dem Musikding-Shop, Grafiklayout mit dem Frontplattendesigner von Schaeffer AG

Noice.
Genuch Knöppe hat er ja ;D
Klingter wie erwartet?

Gruß, Murphy

Zitat von Murphy;242909

... Klingter wie erwartet? ...

Fragt sich was wer nun erwartet ;D .

Puristen würden von einem Hybrid, bei dem die Röhre mit "Sand" angepustet wird und so eine mickrige Anodenspannung bekommt, sicherlich nur das Schlimmste erwarten.

Ich bekomme jedoch den von mir angestrebten angezerrten (volle Zerre wäre auch drin) und enorm druckvollen, dabei nicht zu spitzen OD für den Bass hin - findsch gut. Von Matsch kann dabei genauso wenig die Rede sein wie von seidigem Röhrensound.
Das Gerät ist jedenfalls wegen der vielen Regelmöglichkeiten ziemlich flexibel.

Aber genug der Worte. Hier ein paar Soundfiles: http://www.musiker-board.de/vb/bastelecke/…tml#post2952246 (in Beitrag #151)

Hallo elkulk
Interessantes Teil. Was haben eure Versuche mit höheren Betriebsspannungen
ergeben? Gruß --.-loco

Zitat von loco;242918

Hallo elkulk
Interessantes Teil. Was haben eure Versuche mit höheren Betriebsspannungen
ergeben? Gruß --.-loco

Mit einer Elkokaskade und 60V, zu der Zeit noch mit einem 12V-Netzteil, hatte ich maximal 2 ECC83 dranhängen.
Das klang schon ganz in Ordnung als OD-Zweig, ist aber letztlich deshalb wieder fallengelassen worden, da Kompromisse zu finden waren hinsichtlich Aufwand/Bauteilen/Röhrenanzahl, Platzverbrauch/Größe des Treters und Baubarkeit für ambitionierte Anfänger.
Und die ECC82 klingt auch bei 18V nicht deutlich schlechter im Overdrive als die ECC83 bei 60V.
AK, der das Projekt hauptsächlich vornangetrieben hat, hat das auch im Oszilloskop nachvollzogen.

V.a. wegen der Anpassung des Projekts für Anfänger sind wir dann lieber auf eine Röhre und den Verzicht auf die Kaskade zurückgegangen. Dafür sind die Filter (Clean-Tiefpass), OD-Semiparametrik und der dry-wet-Mix schon "kompliziert" genug.

Es war auch eine Profi-DIY-Version mit bis zu 3 Röhren ohne ICs im Signalweg im Gespräch, wobei ich dann überlegen würde, auf deutlich mehr als 60V hochzuregeln, also 200-300V. Ich vermute, dass das dann aber nicht mehr mit Gleichstrom + CMOS4049 ginge.
Und Wechselstrom bringt ja dann auch wieder Nachteile (Probleme mit Störsignalen).

Hallo elkulk, danke für die Info
Für Einsteiger sicher eine gute Lösung .
Eine höhere +Ub überfordet den "C-mos Arbeiter ",hier könnte man u.a. einen
Sperrschwinger einsetzen. Gruß --.-loco

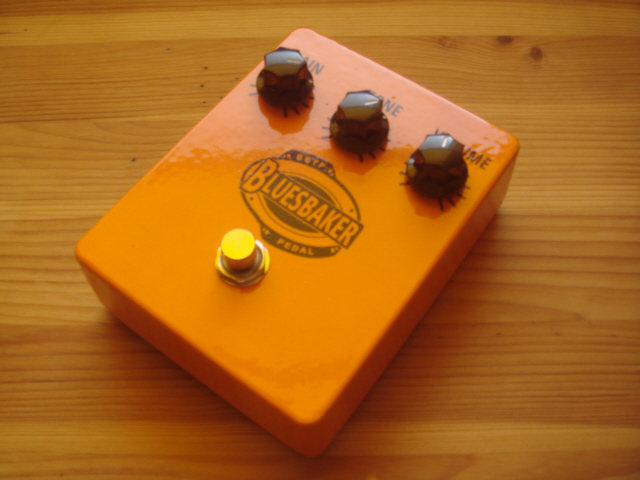

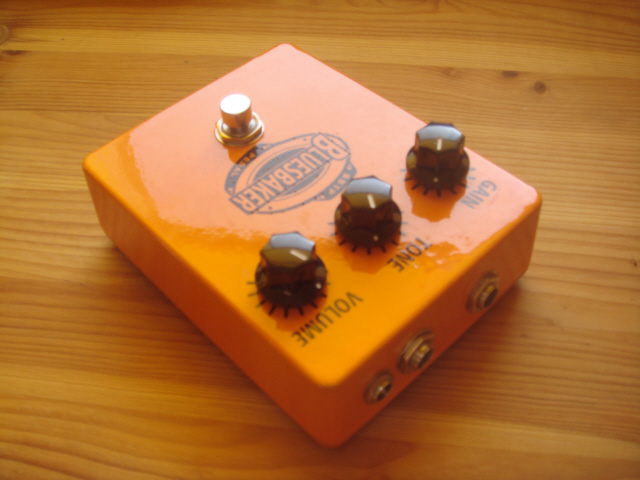

Simpler, schlichter BluesBreaker Klon, war auch gleichzeitg mein erster

[Blockierte Grafik: http://schickt.de/data/stompbox/bb2.jpg]

[Blockierte Grafik: http://schickt.de/data/stompbox/bb3.jpg]

Blues BAKER? Absicht? ;D

Ansonsten... GEIL :eek:

Lg Stefan

Hi!

Wie hast Du denn die Beschriftung hin bekommen? Sieht toll aus. Auf den Fotos kann man zumindest sehen, das Du danach noch mal mit Klarlack drüber gegangen bist.

Gruß
Jürgen

underwood: Die Beschriftungen hab ich in Inkscape gezeichent und auf den musikding waterslide decals mit einem relativ alten HP Laser Drucker aufgedruckt. Danach nochmal klar drüber lackiert.

Kramusha: Ja, das ist Absicht. Meine Pedal heißen alle ein klein wenig anders als ihre Originale, ist ja schließlich auch was anderes drin

@ nILS Podewski.... sieht super aus!

auf jeden fall schick, ich mag das logo design.

Das erstemal mit Decals ;). Erstma alles recht schlicht gehalten:

[Blockierte Grafik: http://img106.imagevenue.com/loc801/th_05075_DSCF1891_122_801lo.JPG]

[Blockierte Grafik: http://img226.imagevenue.com/loc185/th_05077_DSCF1897_122_185lo.JPG]

Hallo gitarrenchris,

schlicht und schön!

Und was ist drin?

Zitat

Und was ist drin?

Das steht doch drauf:
Eine Zvex "Box of Rock" und ein "Ruby"

btw: Schöne Treter!

MfG
Magnus
