Eure schönsten Treter

Supergeil, gefällt mir sehr gut - Respekt!!!

Wirklich toll gemacht - schönes Geburtstagsgeschenk

MfG
Magnus

Zitat von underwood;236362

... Versorgen tu ich meine Effekte alle mit 13,4V und der Splitter/Buffer hat dann noch eine Reduzierung auf 11V und dann der Inverter. Damit hab ich dann +- 11V.

Der 555 dient nur dazu, um die Ladungspumpe mit einer höheren Frequenz laufen zu lassen, damit die Störungen nicht mehr im hörbaren Bereich sind. Siehe Schalplan. ...

Danke, jetzt (sry, hatte Deine Antwort bisher übersehen) kann ich nachvollziehen, was Du gemacht hast.

Hat Du mal über einen LT1054 nachgedacht? So einen habe ich mal für einen parametrischen EQ/Stompbox verwendet.
S. http://forum.musikding.de/cpg/albums/use…r_schematic.jpg bzw. http://forum.musikding.de/cpg/albums/use…bler-lt1054.jpg
Bei 9V kommen dann knapp +-17V im Leerlauf raus.

Wie sauber die Spannung ist, habe ich nur am Effektgerät abgehört, nicht mit Oszi nachgemessen.

ist sie denn "gefühlt" gut sauber?

Also der LT1054 ist mir definitiv zu teuer. Ich bau mir jetzt was mit zwei MC34063A Schaltreglern und dem hier im Forum erwähnten Super RC-Filter. Soll +-18V bei 50mA bringen. Also nicht so eine schlappe Spannung von der Ladungspumpe die gleich in die Knie geht. Reicht dann auch für einen EQ mir mehreren OPs oder ähnliches.

Am Sonntag hab ich erfolgreich mit einer Art Kaskadenschaltung 56V aus 9V= erzeugt. Wenn ich da noch nen 15V Schaltregler davor hänge, erhalte ich ca. 100V was für eine Rohre reichen dürfte.

Gruß
Jürgen

Zitat von Gravewarrior;237513

ist sie denn "gefühlt" gut sauber?

Gefühlt? - Gehört - ja, kein Rauschen oder sonstige Nebengeräusche. Der Frequenzgang des EQs sieht auch ok aus:
http://forum.musikding.de/cpg/albums/use…-q-fft-flat.jpg

Zitat von underwood;237516

...
Am Sonntag hab ich erfolgreich mit einer Art Kaskadenschaltung 56V aus 9V= erzeugt. ...

Greinacher bzw. Villard-Vervielfacher? - Ich mach derzeit mit Unterstützung eines guten Bekannten Tests für einen Röhren-OD mit 56V= aus 9V= mit einem 4049 zur Taktung.

Nach langer Zeit des Lesens poste ich nun auch ein paar Bilder

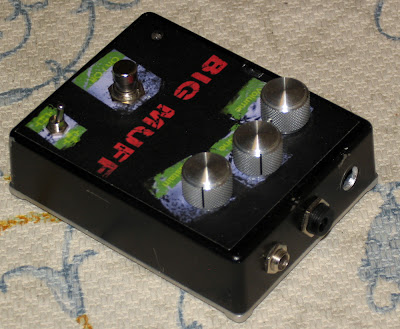

Big Muff
der Schalter zum umschalten der Dioden ist etwas dumm platziert und die eine Buchse muss zur Zeit für ein anderes Projekt hinhalten
[Blockierte Grafik: http://lh4.ggpht.com/kevae.s/R__YzNfofKI/AAAAAAAAACs/EU1K5GY19yw/s400/big_muff_01.jpg]

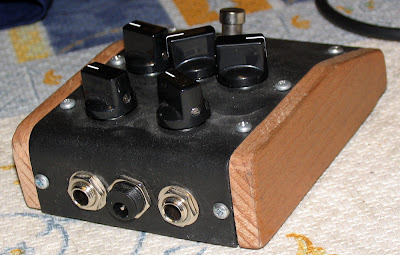

Fuzz Factory
Ich wollte schon lange ein Gehäuse im Moog Style bauen und habe es einfach mal versucht:
[Blockierte Grafik: http://lh3.ggpht.com/kevae.s/R__Ys9fofJI/AAAAAAAAACk/dq5YfWsfSmw/s400/fuzz_factor_02.jpg]
[Blockierte Grafik: http://lh4.ggpht.com/kevae.s/R__YkNfofII/AAAAAAAAACc/vO0dGXvKdXU/s400/fuzz_factor_01.jpg]

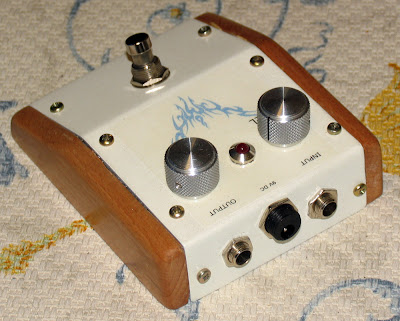

Das Plus
Mein erster Effekt, hatte ihn mal in nem anderen Gehäuse, wurde aber umplatziert in ein Moog Style
[Blockierte Grafik: http://lh4.ggpht.com/kevae.s/R__YfNfofHI/AAAAAAAAACU/W3YGMvKwh_4/s400/dist%2B_02.jpg]
[Blockierte Grafik: http://lh6.ggpht.com/kevae.s/R__YYtfofGI/AAAAAAAAACM/KbfyVlKMzRU/s400/dist%2B_01.jpg]

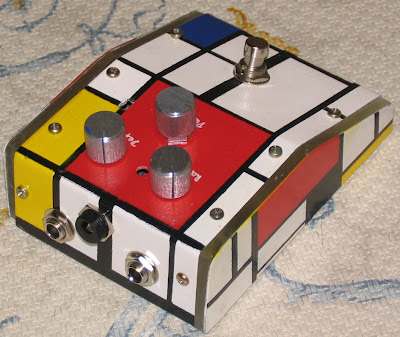

Small Clone Chorus
Und hier mein ganzer Stolz, mein bisher schönster Effekt, wenn auch noch nicht ganz fertig. Die Seiten sind aus Acrylglas und Aluminium und werden in Zukunft mit LEDs beleuchtet. Das Loch in der mitte dient dann zum Anzeigen der Geschwindigkeit. Zusätzlich kommt noch ein mini Schiebeschalter hinein als Depth Switch. Wenn das Ding fertig ist werde ich noch ein Bild der Beleuchung machen.
[Blockierte Grafik: http://lh4.ggpht.com/kevae.s/R__YTNfofFI/AAAAAAAAACE/ulv8moQALZA/s400/small_clone_02.jpg]
[Blockierte Grafik: http://lh5.ggpht.com/kevae.s/R__YFdfofEI/AAAAAAAAAB8/Mp2F8GWJTqw/s400/small_clone_01.jpg]

Hallo Kevae,

die Moog-style Gehäuse gefallen mir sehr gut.:)

Wie machst du die Abkantungen beim Blech? Ich kann ja überhaupt keine "Dengelspuren" - wie bei meinen - entdecken. ;D

Gruß, Bernd

Zitat von kevae;238563

... mein bisher schönster Effekt ...

Für mich sieht das "Plus"-Pedal am besten aus - schlicht, cool. - Das is eben alles Geschmackssache.

Wobei die drei letzen Pedale wirklich ganz hervorragend aussehen für mich.
Machst Du alles selbst am Gehäuse, auch das Blech-Biegen? Sind die Holzseitenteile gefräst und das Blech dann einfach oben auf die Nut draufgeschraubt?

btw:
Die DC-Buchsen für Innenmontage sind zwar praktisch. Ich finde sie aber häßlich, weil sie so rausragen.

Zitat von eBernd;238565

Hallo Kevae,

die Moog-style Gehäuse gefallen mir sehr gut.:)

Wie machst du die Abkantungen beim Blech? Ich kann ja überhaupt keine "Dengelspuren" - wie bei meinen - entdecken. ;D

Gruß, Bernd

Genau meine Frage, und: Wie dick ist das Blech??

M

Zitat von mschiffi;238567

Genau meine Frage, und: Wie dick ist das Blech??

M

Vielen Dank fürs Lob.
Ja ich mache alles selber. Ich nehme ein 2mm Alublech und biege es über der Werkbankkante. Das geht sehr gut von Hand.
Ich presse das Blech einfach genau über der Kante mit einer Holzleiste auf die Werkbank und biege es per Hand.

Die Holzseiten mache ich anschliessend aus 2cm dickem Birkenholz. Dazu passe ich das Holz dem Aluteil an und meissle dann die 2mm mit einem Stechbeitel weg.
Ich habe bis jetz noch nicht herausgefunden wie ich das mit der Oberfräse fräsen könnte, deshalb ist die Nut immer etwas ungenau.

Zitat von elkulk;238566

btw:
Die DC-Buchsen für Innenmontage sind zwar praktisch. Ich finde sie aber häßlich, weil sie so rausragen.

Nun, finde ich auch, aber ich hatte mir mal 10 Stück bestellt und dabei natürlich die falschen erwischt.

Zitat von elkulk;237543

Gefühlt? - Gehört - ja, kein Rauschen oder sonstige Nebengeräusche. Der Frequenzgang des EQs sieht auch ok aus:
http://forum.musikding.de/cpg/albums/use…-q-fft-flat.jpg Greinacher bzw. Villard-Vervielfacher? - Ich mach derzeit mit Unterstützung eines guten Bekannten Tests für einen Röhren-OD mit 56V= aus 9V= mit einem 4049 zur Taktung.

Hi!

Also ich mach das mit einem 4069, davor sitzt noch ein Schaltregler der aus 9V erst 12,3V macht (Heizung ECC83) dadurch komm ich dann auf etwas über 100V.

Und um beim Thema zu bleiben. Hier mein Nano-SHO-Clone. Wollte mal immer ein winziges Pedal bauen. Meinen neuen OP-Booster mit +-18V Versorung werde ich aber nicht in das Gehäuse rein bekommen.

Gruß
Jürgen

Wow - die Moog-Style-Gehäuse sind echt super geworden!!!

...auch das kleine Pedal hat was

MfG
Magnus

Hallo,

Zitat

Ja ich mache alles selber. Ich nehme ein 2mm Alublech und biege es über der Werkbankkante. Das geht sehr gut von Hand.
Ich presse das Blech einfach genau über der Kante mit einer Holzleiste auf die Werkbank und biege es per Hand.

(Hervorhebung von mir...

danke für die Antwort.

Dann poste mal bitte ein Bild von deinen Händen. ;D

Gruß, Bernd

Zitat von eBernd;238578

Hallo,

(Hervorhebung von mir...

danke für die Antwort.

Dann poste mal bitte ein Bild von deinen Händen. ;D

Gruß, Bernd

Alles anzeigen

Wird schwer, benötige beide Hände fürs biegen.
Ne wenn das sauber eingespannt ist, kannst das gut biegen, das Alu ist weich genug.

Sodele, hier etwas neues (diesmal nicht für mich
Ein DOD250er-Clone für meinen Kumpel Wildchild...

[Blockierte Grafik: http://forum.musikding.de/cpg/albums/userpics/17258/Wildchild_Distortion.jpg]

Da isser auch recht happy drüber - so muss das sein
[Blockierte Grafik: http://forum.musikding.de/cpg/albums/userpics/17258/Alex_mit_Effekt.jpg]

Jetzt aber wieder mal was für mich *lol* - Mein Miniamp:
[Blockierte Grafik: http://forum.musikding.de/cpg/albums/userpics/17258/normal_Miniamp.jpg]

MfG
Magnus

Hi,

wie machst Du denn die Beschriftung? Sieht ja echt klasse aus!

Gruß
Jürgen

Zitat

Hi,
wie machst Du denn die Beschriftung?

Ich mache alles mit Waterslide-Decals aus dem Musikding-Shop
und trage immer ein einziges komplett bedrucktes Decal auf das Gehäuse auf

Zitat

Sieht ja echt klasse aus!

Danke

MfG
Magnus

Zitat von elkulk;238566

btw:
Die DC-Buchsen für Innenmontage sind zwar praktisch. Ich finde sie aber häßlich, weil sie so rausragen.

muss nicht sein - wenn du auf der innenseite noch drei, vier unterlagscheiben oder irgendwas dickes mitverschraubst, schaut die auch nicht weiter als eine andere raus

ach so, weshalb ich hier eigentlich poste:
ist zwar nicht wirklich ein effekt, aber hat damit zu tun: vorhin habe ich endlich mal die neue stromversorgung für meine effekte fertig gemacht. es ist im prinzip eine einfache gleichrichter/glätter/spannungsreglerschaltung mit einem LM317T, nur eben speziell auf die bedürfnisse für effekte abgestimmt: statt einem 1000uF-Glättungselko habe ich einen 6800er verbaut und gleich zwei ausgänge gelegt. außerdem kam noch ne kontrolleuchte dran, da ich ganz gerne wüsste, was das nt macht - kurzen? LED geht aus - stromausfall? LED geht aus usw...
außerdem habe ich das nt vom design her sehr "almodisch" gestaltet: es ist auf einem holzbrett montiert und nur die empfindlichen oder spannungsführenden teile sind verkleidet/isoliert. außerdem bot das alugehäuse, das ich verwendete, die möglichkeit, den gleichrichter und spannungsregler direkt mit dem gehäuse zu verschrauben und so zu kühlen - spart platz und geld, wenn ich nicht noch einen kühlkörper brauche

Also ich nehme seit kurzem die DC-Buchsen von Conrad (Artikel 738687). Die benötigen keine große Bohrung, sind vom Gehäuse isoliert und sehen hübsch aus. Allerdings haben die keinen Schaltkontakt. Da ich aber eh nix mit Batterien mache, ist mir das egal.

Magnus

Ist das mit den Waterslide-Decals nicht ziemlich umständlich und aufwändig?

Gruß
Jürgen
