Colorsound Overdrive Klon - Fragen über Fragen...

    Hallo liebe Musikding-User,

    ich möchte mir gerne einen Colorsound Overdrive nach dem Layout hier aus dem Forum bauen: http://forum.musikding.de/vb/attachment.…45&d=1350661201

    Mein bisheriges Wissen beschränkt sich allerdings auf Bausätze und dieser hier ist auf Lochraster aufgebaut. Meine Fragen nun: Wie setze ich das Projekt in die Realität um?

    Vor allem frage ich mich folgende Dinge: Wie werden die Bauteile auf der Unterseite der Platine miteinander verbunden? Wo sehe ich welche Bauteile ich überhaupt miteinander verbinden muss?

    Ich danke schon für Eure Antworten!

    LG Dimas

    http://www.sabrotone.com/?page_id=386
    Noch eine Anleitung...

    Ich mache es etwas anders:
    - Platine auf richtige Größe sägen
    - Cuts mit ca 4mm HSS-Bohrer PER HAND machen und ggf mit Cutter nachbessern. Ein gespiegelter Ausdruck des Layouts ist dazu sehr hilfreich
    - mit ganz feinem Schleifpapier drüber
    - abspülen und mit Spiritus und Zahnbürste entfetten, trocknen, dann dünn SK-10 von Conrad drauf sprühen, es lötet sich dann besser
    - Bauteile und Kabel anlöten
    - Nochmal mit Spiritus reinigen, trocknen und mit SK-10 versiegeln

    Hallo,

    danke Euch! Das hat mir schon sehr geholfen :)

    Habe dennoch weitere Fragen:
    1. Ich muss also hier die Streifenrasterplatine aus dem Shop nehmen oder?
    2. Wie befestige ich die Platine am besten in dem Gehäuse?
    3. Im Layout sind die Lötstellen für In und Out markiert, aber wo kommt der zweite Draht der Klinkenbuchse hin?

    LG Dimas

    Moin,

    1. ja, Lochabstand 2,54mm (1 Zoll)
    2. flexibel, also zB mit Moosgummi einwickeln etc. Ich nehme aber meistens Klettband (Velcro). Hauptsache, es ist etwas beweglich, man kommt zur Fehlersuche einfach nochmal dran und es kann keinen leitenden Kontakt zu Gehäuse/Potigehäusen etc geben. Dazu kann man auch ein Stück Kunststoff mit reinklemmen. Beides sieht man hier:
    http://forum.musikding.de/cpg/albums/use…_grey_built.jpg
    3. Alle Massekabel als Sternmasse zusammenführen, zB an der Inputbuchse:
    http://www.aronnelson.com/gallery/main.p…ageViewsIndex=1
    So genau nehme ich es dabei aber nicht. Da das arg viele Kabel für eine Öse wären, löte ich zB das Massekabel der DC-Buchse meist an die Outputbuchse.

    mfg, Immo

    Hi,

    schau Dir auch mal die Doku von Madbean zum Cherrybomb an. Da gibt's noch ein paar Infos zu den Transistoren.
    Ich hab zunächst bc549b benutzt, aber die waren mir zu kratzig bei höheren Gaineinstellungen. Mittlerweile sind
    bc109c drin; klingen etwas runder. Die Kollektorwiderstände von Q2 und Q3 kann man je nach Transistortyp auch
    noch anpassen um auf die 5V, laut Original Schaltplan, zu kommen.
    Für Sternmasse nehm ich einen Streifen Vero. Ein Loch pro Kabel und dann eins an die Buchse.

    Gruß, Jochen

    Kaffee, Kippe und ACE... denn nichts ersetzt ein gutes Frühstück

    Der Originalschaltplan hat übrigens einen Fehler. Der 12k am Emitter von Q1 ist beim Overdriver immer mit dem anderen Ende des 25µF Elkos verbunden. Aber wundert mich gar nicht, denn der Schaltplan ist etwa ein Jahr älter als die ersten Overdriver. Beim Vorgänger, dem Power Boost (18V), war der 12k da, wo er im Schaltplan eingezeichnet ist.

    Mojo wirkt!

    Danke erneut für Eure Antworten!

    Das von mir verwendete Layout funktioniert aber ohne Probleme oder?

    Kurze Frage zu den Kondensatoren: Mir ist bewusst, dass ich bei C1, C3, C5, C6, C9, C10 Elkos benutzen soll. Was sollte ich bei den restlichen Kondensatoren verwenden? Folien-/Keramikkondensatoren? Weiterhin frage ich mich, ob ich beim Kauf bis auf die passenden Werte irgendwas beachten muss. Bei den Kondensatoren gibt's ja dutzende Unterkategoren, verschiedene Firmen etc.

    LG Dimas

    Das Layout funktioniert. Für die Kondensatoren nimm MKTs, die haben etwas längere Beine.
    C2, C7 und C12 kannst du Dir mit etwas geschick dann so zurecht biegen. Für C13 kannst
    du zB. einen Panasonic SMF nehmen, der hat noch längere Beine. C4 ist ein Keramik Typ.

    Kaffee, Kippe und ACE... denn nichts ersetzt ein gutes Frühstück

    Das Layout entspricht dem von Madbean's Cherrybomb. Er hat das Gainpoti geändert um einen
    besseren Regelbereich zu bekommen und den Fehler übernommen den Electric Warrior schon erwähnte.
    Die Position des 12k vor oder hinter dem Elko sollte aber keinen Unterschied machen.

    Kaffee, Kippe und ACE... denn nichts ersetzt ein gutes Frühstück

    Zitat von Electric Warrior;346175

    Der Originalschaltplan hat übrigens einen Fehler. Der 12k am Emitter von Q1 ist beim Overdriver immer mit dem anderen Ende des 25µF Elkos verbunden. Aber wundert mich gar nicht, denn der Schaltplan ist etwa ein Jahr älter als die ersten Overdriver. Beim Vorgänger, dem Power Boost (18V), war der 12k da, wo er im Schaltplan eingezeichnet ist.


    Welche der drei Versionen is nu die Richtige?

    [ATTACH=CONFIG]11893[/ATTACH][ATTACH=CONFIG]11894[/ATTACH][ATTACH=CONFIG]11895[/ATTACH]

    Die sind alle drei richtig.
    Für die 9V-Version haben sie den Widerstand auf der Platine versetzt:

    18V (Power Boost):
    [Blockierte Grafik: http://forum.musikding.de/cpg/albums/userpics/16602/Power_Boost_04.jpg]

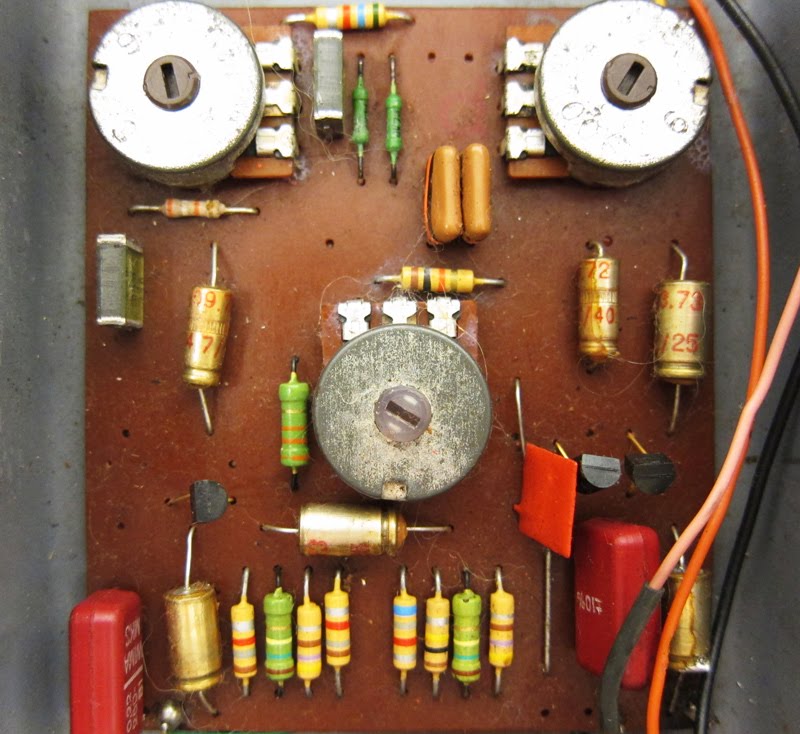

    9V (Overdriver):
    [Blockierte Grafik: http://4.bp.blogspot.com/_8QRR2tniLz8/TVM44QMZybI/AAAAAAAAAWk/P3jC5nEYqjI/s1600/Overdriver-018.jpg]
    Hier übrigens mit 10k statt 12k, die haben das damals meist nicht so genau genommen.
    Spätere Versionen haben ein 2k2-Drive-Poti und bei den Elkos hat sich auch mal irgendwas geändert..

    Mojo wirkt!
