Wenn ich das jetzt richtig verstanden habe, die Kaltgerätebuchse (männlich, die mit den Pins) soll in dein Board, um später dann einfach per Kabel (Schukostecker auf Kaltgerätekupplung) das Board mit Strom zu speisen.
Ist das richtig so?
Die fertige Variante davon sieht dann so aus... [Klick mich!]

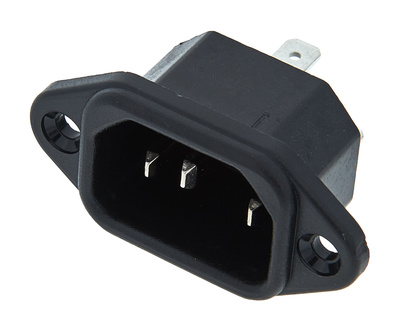

Möchtest du allerdings eine Buchse zum am Board verschrauben (so eine hier), dann brauchst du ein passendes Gehäuse für außenrum, denn die Rückseite dieser Buchsen ist ja offen und muss deswegen irgendwie verpackt werden.
Dazu würde schon ein kleines Alu-Gehäuse reichten, in dass die ein passendes Loch für die Buchse fräst und diese dann mit zwei Gewindeschrauben befestigst. Passend dazu würde ich an deiner Stelle eine simple Steckerleiste besorgen, den Stecker davon abschneiden und das Kabel mittels Kabelverschraubung mit in dein Gehäuse bringen wo du es dann mit der Kaltgerätebuchse verbindest. Die meisten Buchsen haben Lötösen oder Flachsteckösen dazu.
Achtung, wichtig: Das Alu-Gehäuse muss dann mit geerdet werden, also mit der grün gelben Ader (bei der Kaltgerätebuchse der Pin unten mittig) verbunden werden. Dazu gibt es Kabelösen mit Ring, die du dann einfach mittels Gewindeschraube ans Gehäuse schraubst.
Fürs Board würde ich dir allerdings von Kaltgeätelösungen abraten, da diese nicht verriegelt sind und es schnell mal passieren kann dass dir jemand beim Gig den Stecker rauszieht. Powercon ist da die bessere Alternative, die sitzen bombenfest.
Soweit alles klar? Bei Fragen bin ich immer gerne zur Stelle
MfG
analogMensch
ich würde auch zu powercon raten, denn dafür ist es ja genau gemacht
allerdings würde ich kein extra alu gehäuse verwenden, sondern eher versuchen die buchse an stelle des normalen kabel-einlasses in die schuko leiste zu integrieren. wenn man da nicht zu sehr spart sondern eine richtig stabile nimmt, sollte das doch eigentlich gehen.
hier ist doch genug platz drin http://www.reichelt.de/Steckdosenleis…9982349767f458a
oder diese
http://www.reichelt.de/Steckdosenleis…9982349767f458a
Walter, die Idee ist richtig gut! Muss ich mir mal merken
Hey Ringleader,
ehrlich gesagt habe ich die Frage nicht ganz verstanden: Was heißt "und hinten soll dann irgendwie eine ganz normale schuko verteilerdose..."?? Was möchtest du denn erreichen mit der Lösung?
Welche Lösung du auch immer nimmst: Sei dir bewusst, dass du hier mit Netzspannung (239VAC) hantierst! Das sind keine 9VDC mehr wie bei normalen Effektgeräten. Hast du Erfahrung in diesem Bereich? Wenn nicht, hol dir bitte sachkundige Unterstützung bei der Umsetzung, sonst kann das tötlich enden!
mfg
Chryz
Dann nimm dir doch die fertige Lösung aus meinem ersten Beitrag, und den Kaltgerätestecker klebst du in eine passende Öffnung am Board oder schraubst ihn mit Bügeln fest.
Bei diesen Buchsen musst du nämlich immer selbst ran und dir das selbst bauen.
Moin,
verstehe.. dann werd ich das wohl einen geübten elektriker machen lassen.
das ist ein guter Plan!
Wenn es nur um eine "Verlängerung" bzw. eine Verbindung geht, brauchst du eigentlich keine zusätzliche Sicherung einzubauen. Wichtig ist, dass die Netzanschlüsse inkl. Schutzleiter korrekt und berührungssicher verdrahtet sind. Und ggf. ein Gehäuse mit dem Schutzleiter verbunden ist.
Wenn du einen Elektriker an der Hand hast, sprich dein Vorhaben mit ihm durch und lass es vor Benutzung am besten prüfen.
mfg
Chryz
Ja, du musst noch auf etwas achten, und zwar dass du die blaue Powercon-Buchse kaufst, denn das ist der Stromeingang. Es gibt noch eine graue Variante, aber das ist der Ausgang, in deinem Fall das falsche Ende.
Des weiteren solltest du noch auf den "Anschluss" deines Anschlusses achten. Damit meine ich, ob die Buchse angelötet, angeschraubt oder mit Flachsteckhülsen verbunden wird. Dann kannst du nämlich gleich die passenden Kleinteile mitbestellen. Im Zweifelsfall einfach noch mal den Link zum passenden Teil posten und nachfragen
Zu guter letzt sollte die Buchse in ein passendes Gehäuse. Damit meine ich nicht dass du sie einfach ins Holz schraubst, sondern dass sie in einem gesonderten kleinen Kasten sitzt den du unters Board schraubst, von wo aus dann das Kabel zur Steckerleiste weitergeht. Ist dieser Kasten metallisch, darfst du die Erdung nicht vergessen. Auch hier einfach noch einmal fragen, wenn dir etwas unklar sein sollte.
Such dir am besten erst erinmal die Grundteile zusammen und mache uns eine kleine Liste damit, wir machen dann den Rest
MfG
analogMensch
danke!
ich werd mal alles kaufen und falls ich fragen hab schreib ich nochmal...
