Passt der Ringkerntrafo in ein C-Gehäuse?

    Genauer meine ich den hier:
    http://%22http//www.musikding…9V--24V.html%22

    Habe vor ein Multinetzteil mit diversen Ausgängen (9Vac, 9Vdc, 12Vdc) zu bauen, um das Geraffel hinterm Amp wegzubekommen.

    Wie ich die Restspannung an den Spannungsreglern für die Gleichspannung "verbrate" muss ich mir auch noch überlegen. Hatte da an eine Brückenschaltung über 2 WGleichrichter und zwei Widerstände gedacht, natürlich passend groß gewählt um den Strom möglichst klein zu halten.

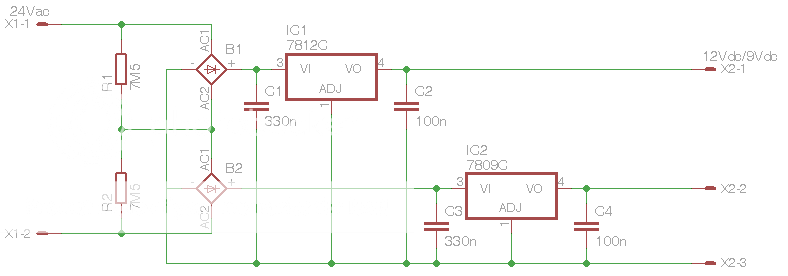

    Das ganze sähe dann mit passendem Spannungsregler dahinter so aus:
    [Blockierte Grafik: http://i705.photobucket.com/albums/ww56/wwwatomiclovedevu/Netzteil_Gleichspannungs-Teil.png]

    Eure Meinung dazu!

    MfG atomic

    Servus,
    ich halte das für Unsinn. Der Trafo ist für Röhrenprojekte ausgelegt. Du verwendest ein Riesenteil und nutzt nur eine Wicklung. Und dann noch eine, die viel zu große Spannung liefert (>Wärme) und wenig Leistung (0,5A). Das wird (vermutlich) niemals für deine Effekte reichen. Am ende hast du nen Riesenklotz und wenig Leistung. Das bringt es nicht. Such doch wenigstens einen passenden Trafo.
    Oder hol die die HB Powerplant. Metallgehäuse und fast genau die Anschlüsse, die du dir vorstellst. Dann gibt es noch viele Kabel dazu. Billiger kriegst du das nicht hin. Ob es mit DIY besser wird sei dahin gestellt.
    mfg

    Chryz

    ...zumal es ja auch viele geeignetere Ringkerntrafos gibt. Wobei es kleine Printtrafos ja auch voll und ganz tun sollten.

    Taugt die HB Powerplant wirklich was? Was steckt denn da drin? Kannst du bitte mal ein paar Bilder vom Innenleben machen?
    Ich stehe auch grad vor der Frage, ob ich mir was selber baue, oder einfach was fertiges kaufe.

    mfg, Immo

    würde auch eher sagen, falls du dir kein powerplant kaufen möchtest

    Printtrafo, Gleichrichten, Sieben, Regulieren, alles in ein Gehäuse und fertig ist das Käsebrot

    "Akustisch werden nichtlineare Verzerrungen als Signalverzerrung im umgangssprachlichen Sinn empfunden, eventuell als Klirren oder Scheppern."

    Zitat von Chryz;277968

    Servus,
    Uwe hat dazu ein ausführliches Review geschrieben:

    http://forum.musikding.de/vb/showthread.…ght=power+plant

    Für den Preis lohnt sich selbst bauen fast nicht. Ggf. kann man es ja noch modifizieren. Allein das Gehäuse und Zubehör ist schon verwertbar.
    mfg

    Chryz

    thanx!
    nettes Teil, aber etwas schwach auf der Brust... Letztlich werde ich doch selbst bauen, da ich auch 18V haben will, außerdem fliegen die Netzteile für Line 6 und Whammy mit ins gleiche Gehäuse, sonst ist ja nicht viel gewonnen.

    mfg, Immo

    Die (genau die) Powerplant aus oben genannten Thread ist mittlerweile dank Uwe (vielen Dank nochmals) in meinem Besitz. Bin sehr zufrieden und bei meinem Board reichen die 500mA locker aus - und klein ist nun gerade auch nicht, aber dafür eben fast komplett analog und das zieht ja meistens nicht viel. Finanziell würde es sich sicherlich eher lohnen noch eine kleine 18V Boosterkiste zu bauen und die irgendwo an die Powerplant zu hängen (was ich in Zukunft auch vor habe, also mit der nächsten Bestellung:D), als sich da was komplett selber aufzuziehen - alleine schon der Aufwand die vielen DC-Buchsen zu verkabeln, wenn man es nicht gerade in print löst würde mich tierisch abschrecken.:D

    Helge

    The Rules of hacking:
    Rule #11: Don’t drink and solder (chapter 7).
    Rule #23: Distortion is Truth. (Poss’s law; chapter 23).

    Ich lege hauptsächlich Wert drauf nicht an tausenden ecken bestellen zu müssen, bei unserer Post hier ist das immer eine Warterei von Wochen 8)

    Ich brauche wenn aber beide Wicklungen, die 9Vac auch! Vor allem zieht da Gerät an dieser Buchse geschlagene 1,8A, weswegen ich derzeit so einen 1,5kg-Klotz von Steckernetzteil mit mir rumschleppen muss. Schon schwer genug gewesen da überhaupt was zu finden.
    Den 12Vdc verlange ich für mein Wireless-System schon aml 350mA ab, da ist auch nichts mit Powerplant.

    Das Teil ist mir einfach zu schwach auf der Brust, von daher der Selbstbau :)

    Zitat von atomiclove;277983


    Das Teil ist mir einfach zu schwach auf der Brust, von daher der Selbstbau :)

    Dann verstehe ich nicht, warum du nen Trafo nehmen willst, der auch nur 0,5A liefern kann :confused: (und zudem noch ne Menge unnützes Gewicht hat, weil die 90% der Wicklungen nicht benutzt werden.)

    Also: such dir einen passenden Trafo für dein Vorhaben, bei dem du nicht unnötig Spannung verbraten musst und der genug Leistung liefern kann! Ich würde den nicht an der Leistungsgrenze betreiben! Ggf. lass dir einen wickeln.
    mfg

    Chryz

    Hey Chryz!

    Die 0,5A auf der 24V-Seite reichen mir. Da brauche ich davon nur knapp 0,4, da dort nur 12Vdc mit 350mA und 9Vdc mit 50mA dranhängen.
    Worauf es mir ankommst ist die Leistung an den 9Vac, da brauche ich volle 1,8A.

    bei Reichelt bekommste alles auf einmal, was du brauchst

    hier dein 9V Trafo mit 2,8A

    Artikel-Nr.: EI 60/25,5 109

    und nen passenden 12V Trafo mit 0,83A

    Artikel-Nr.: 4812-1

    bei reichelt auf der seite findest du dann auch alle weiteren bauteile für gleichrichtung usw. sind ja nur noch pfennigspreise und du findest garantiert das richtige!

    "Akustisch werden nichtlineare Verzerrungen als Signalverzerrung im umgangssprachlichen Sinn empfunden, eventuell als Klirren oder Scheppern."

    Also ich weiß ihr meint es ja alle nur gut mit mir...aber...

    ICH WILL ABER SO BAUEN, GENAU SOOOOOO!!!!
    So langsam solltet ihr meinen Stursinn doch kennen ;)

    Meine eigentliche Frage konnte mir aber immer noch keiner beantworten...schade.
