ultimatier screamer mit tonestack und rhythm/lead-schalter

Zitat von the_mov;276034

hallöchen
ich hatte die idee,anstelle des tonereglers einen kompletten tonestack mit bass/mid/treble in den screamer-bausatz zu integrieren.ausserdem interresseirt mich,ob man mit einem weiteren fussschalter alternative level und gain potis ansteiern kann,sodass der schalter quasi zwischen 2 verschiedenen "presets" wechselt(rhythm/lead)
dann könnt ich endlich mit nur einem treter losziehen:cool:
wär nett,wenn mir da jemand helfen könnte

Hi,

TS808-Varianten mit verschiedenen Tonestacks gibt es ja (zuhauf); ich würde mal über einen 3-Band-Baxandall nachdenken; hier z. B. einer mit umschaltbarer Mittenfrequenz (zwar für Bass, kann man aber anpassen): http://www.albertkreuzer.com/pics/el/pre/schem/preamp_sch21.gif

Gain und Vol kannst Du z. B. mit einem 3PDT umschalten, indem Du zwei Paare von Potis einbaust, Pin 1 jeweils fest mit der Schaltung verbindest und jeweils zwischen den anderen Polen (beim Vol Pin 2 und Pin 3, bei Gain Pin 2/3 - miteinander verbunden) umschaltest.
Bei Verwendung eines 4PDT hast Du die vierte Schaltebene für eine LED.

Gruß
Ulrich

Ibanez selbst hat ja eine Variante mit Tone Stack im Angebot, den MT10 Mostortion. Ein Schematic gibt es unter
http://www.freestompboxes.org/viewtopic.php?…&st=0&sk=t&sd=a
müßte sich auf den Bausatz anwenden lassen (hab ich nämlich demnächst auch vor )

Gruß
Maik

schönen guten abend/morgen

bin neuling, hab grad den zentaurus erweckt und denk mich seit dem letzten projekt aus einer bekannten fachzeitschrift in die scraemerschaltung rein...
schaltplan lesen, elektronische bauteile... alles noch unbekannte größen für mich... hab aber ohren und eigene vorstellungen.
hier was kleiner und da was größer..
hier 'n schalter da ' poti...
dies u das
...das bekomm ich wahrscheinlich noch hin,

auf einer internetseite hab ich (meiner meinung nach) eine interressante und nicht so gebräuchliche modifikation gefunden
-vielleicht könnt ihr eventuell diese schaltung ja gebrauchen?
mein problem momentan mit der gegensätzlichen anschließerei kann ich nicht abschätzen inwieweit eine wechselschaltung mit mod und orig möglich ist bzw wie's am cleversten zu realisieren ist

jetzt meine bitten:
-macht euer projekt
-macht ne konkrete doku
-macht gute bilder

und wenn ihr diese modifikation umsetzen könnt/wollt,
-diesselben bitten nochmal

jawoll und danke
homesick
... das fänd ich ;D

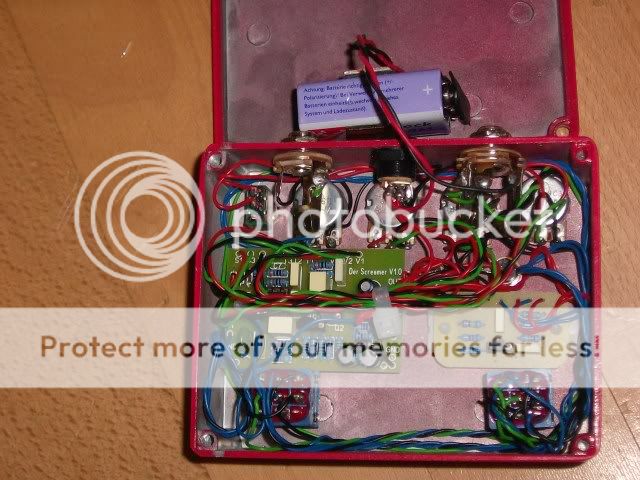

[Blockierte Grafik: http://i705.photobucket.com/albums/ww56/wwwatomiclovedevu/100_1451.jpg]

Man kombiniere den Screamer mit dem Lineal Der vierte Poti stellt dann einfach den Boost ein, und fertig ist die zweite Etage ;D

MfG atomic

moins'n mr atomiclove,

schönes kasterl, robust...
ich spiel beide effekte auch seit längerer zeit... halt in separaten gehäusen...

ist in meinem ersten beitrag ne angehängte grafik von dem schaltplan bei oder net??
ich find keine und hab grad versucht die nochma anzuhängen, was soweit klappt, bloß zeigt mir mein pc ne kleine angehängte datei und beim öffnen lädt mein pc net hoch... (liegts am moden? entschuldigung! sowas gibts noch) außerdem ist's mein erstes forum, mein erster pc

one more try!
die schaltung soll bei niedrigem gain bässe und höhen anheben, bei mehr gain in den originalen screamer sound blenden... laut geocites...(fatscreamer)
ich denk mit dem regelbaren quasi loudness/gain regler und der originalen ton-blende ist mitten-nöck einstellbarer wie mit original drive-stack.
das fußschaltbar gemacht in verbindung mit 2tem levelpoti...
alle sonstigen sachen (fatboost... diodenswitching... trallalla....)
ich steh halt auf so subtiles interaktives zeug!

Moin chefentwickler,
auf irgend so'ner seite hab ich die FATSCRAEMER-schaltung ja gefunden...
dein vorschlag mit nem (ich glaub 50ohm-poti?)für die dioden zu blenden bringt glaub ich aber nicht die gleichzeitige frequenz verschiebung die halt für lowgain/boost sounds eher taugt als das regulare screamer mittenbild...

aber1000dank für die warp controls seite!
is super für diodenverschaltungen. anteil, balance und eigentlich alles was mit den dingern anzustellen geht mit anleitung! bestens!
gleich ein feines lesezeichen mehr.

gibts hier im forum noch so ein paar menschen die mit so sachen schon mal was gemacht haben?
was klingt tendenziell wie... erfahrungswerte...

schaun mer mal... es gab ja mehrere gucker auf das thema...
schaltet euch rein und sagt ma hallo

danke homesick
